Особенности дизайна

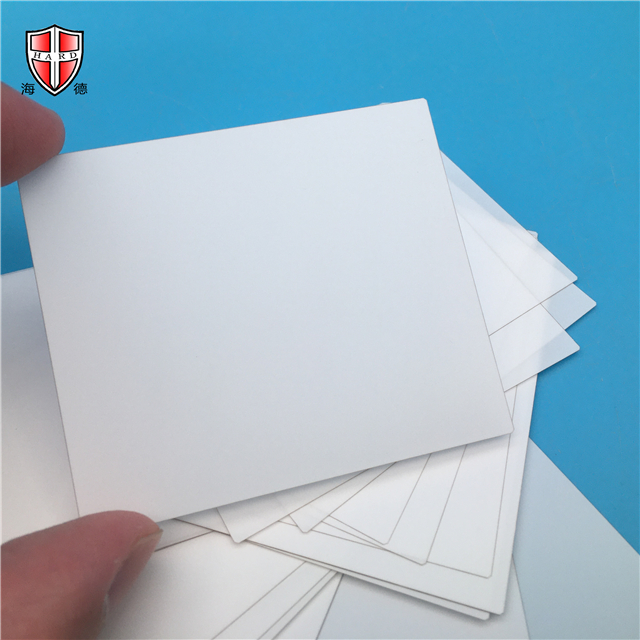

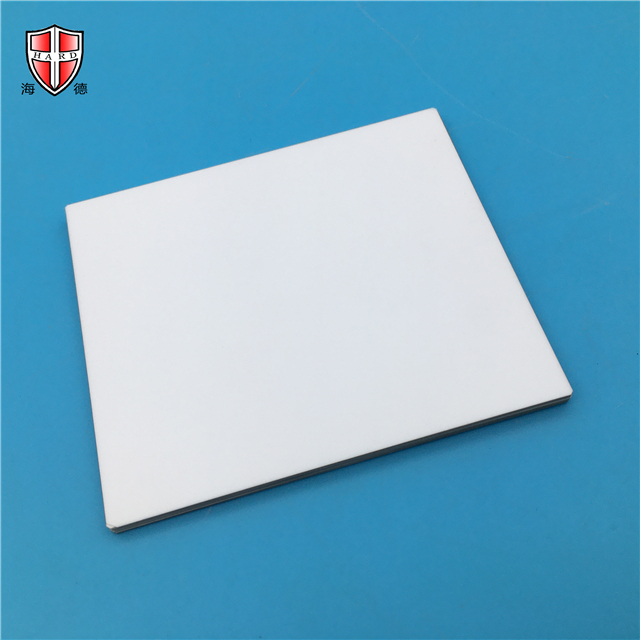

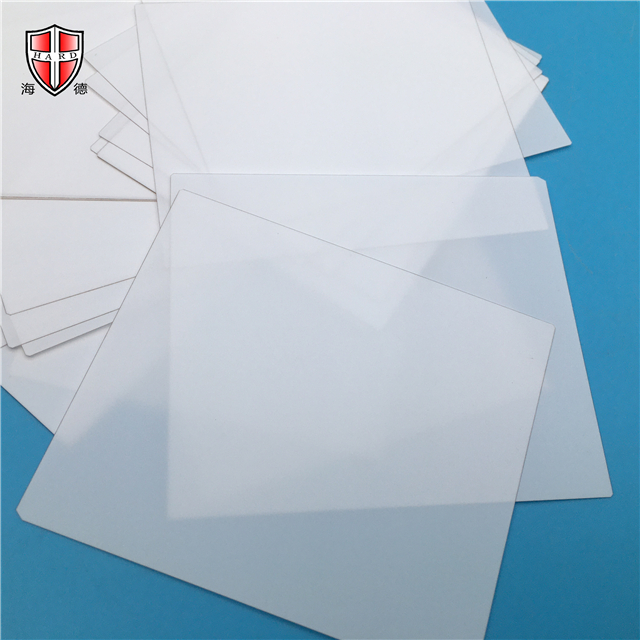

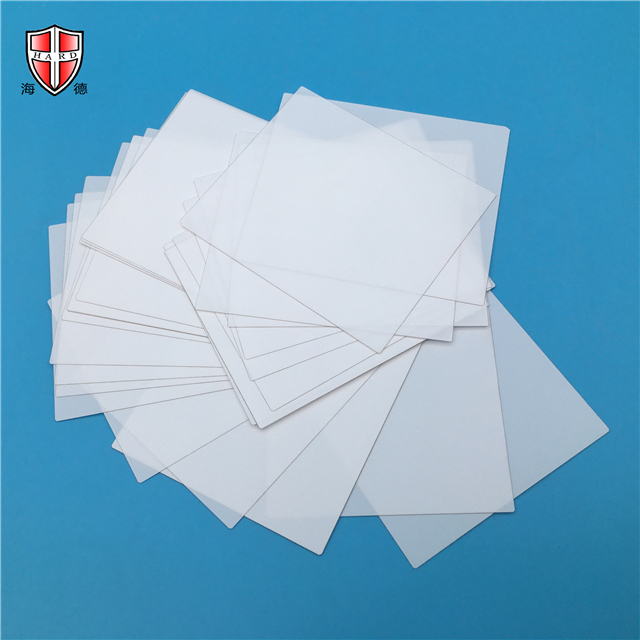

1. Ультра-тонкий и легкий дизайн

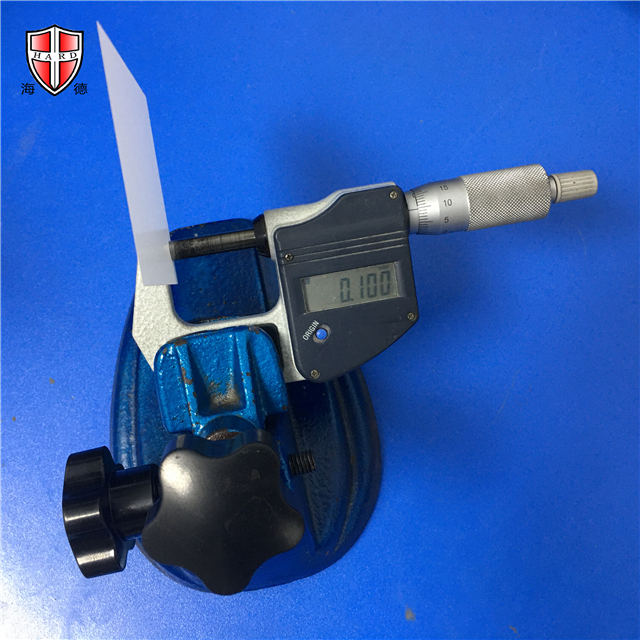

Толщина может быть сделана от 0.1 ~ 1mm.

Не склонен к деформации, равномерной толщине и высокой плоскостности.

2. Высокочистый глиноземный материал

Высокая изоляция (удельное сопротивление до 10 4 Ω · см)

Высокая твердость (твердость по Моосу 9)

Высокая износостойкость и стойкость к химической коррозии.

3. Обработка точности полируя

Высокий глянец поверхности, без царапин и частиц.

Подходит для процессов оптического контроля / монтажа / склеивания частиц.

4. Высокотемпературная приспособляемость применения

Термостойкость до 1600 ℃.

5. Высокая размерная точность

Размеры длины и ширины можно подгонять согласно чертежам клиента (сверлить / паз можно подгонять).

6. Совместимый с множественными методами обработки

Лазерная резка

Полировка, шлифовка

Обработка микроотверстий

Лазерная маркировка

Области применения

1. Полупроводниковая промышленность

Чип Кэрриер

Датчик упаковывая лист

Лазерный субстрат

2. Прецизионная электроника

Лист поддержки трафарета FPC

Микроэлектроника Тест Носитель

Высокая изоляция и термостойкая прокладка

3. Светодиодная / оптоэлектронная промышленность

Светодиодный радиатор

Лазерный модуль изоляционного листа

4. Лаборатория и индустрия испытания

Лист поддержки оптического контроля

Лист поддержки химической реакции (коррозионностойкий)

5. Высокотемпературная индустрия

Прокладка испытания на горение

Теплоизоляционный лист / Изолирующий лист для высокотемпературных печей
